  • 日光温室滴灌系统安装标准  [2010-3-26]

    日光温室滴灌系统安装标准 - 温室灌溉 - 陕西杨凌常青温室工程有限公司(温室灌溉)

    一、日光温室滴灌系统配套具备的条件

    (一)  日光温室已配套渠道或管道输水工程,配置的水量水质满足滴灌要求。

    (二)  日光温室设施建设配套完善,已落实到户,并做好了定苗前的准备工作。

    (三)  日光温室种植为垄沟行栽类作物。

    (四)  按农艺栽培和滴灌安装垄沟标准要求,完成了起垄工序作业。

    (五)  日光温室建设配套了满足滴灌用水量的阳化池、蓄水池等基础设施。

    (六)  日光温室内配套了满足滴灌系统潜水泵负荷要求的电力设施。

    二、日光温室滴灌系统配套安装垄沟标准

    滴灌系统的安装前应根据农艺栽培和滴灌配套技术要求起垄,垄沟间距均为1.2m,垄沟断面均为梯形,垄顶宽60cm,垄底宽70-75cm,垄高25-30cm,垄面必须平整。沟口宽60cm,沟底宽50 cm,沟深25-30cm,为防止灌溉后垄面土壤板结,有条件的地方可在垄面铺设2-3cm的细黄砂。详见下图:



    三、日光温室滴灌系统设备的配套安装

    (一)首部枢纽的配套安装

    滴灌的首部枢纽设备主要由加压水泵、水表、施肥罐、过滤器、控制阀门等设施组成。首部枢纽设备配套安装应注意以下几点:

    1、水泵选型配套应按棚长大小计算确定(详见下表),水泵安装应按产品说明书进行安装。





    不同长度温室潜水泵选型配套标准

    温室长度

    水泵型号

    50m以内

    50-70m

    70-90m

    小型潜水泵

    QDX1.5-10-0.35

    QDX3-10-0.55

    QDX3-18-0.55

    例注: QDX1.5-10-0.35为水泵型号名称,

    式中:QDX—潜水电泵,1.5—流量(m3/h),10—扬程(m), 0.35—额定功率(kwh)

    2、过滤器均选用1.5〃×120目,应按产品说明书所提供的安装图进行安装,注意按输水流方向标记安装,不得反向安装。

    3、施肥罐均选用容积15L,应安装在过滤器之前,施肥进、出水软管与施肥阀连接正确且牢固,严禁扭曲打折。

    4、球阀、阴阳螺纹直接、堵头等管件安装时,及时检查螺栓、止水胶垫、丝口等是否完好。

    5、安装球阀、阴阳螺纹直接、堵头等丝口管件时,用生料带或塑料薄膜缠绕部件丝口,确保连接牢固不漏水。

     (二)主管的配套及安装

    滴灌系统主管一般采用直径φ40×0.4MPa或φ32×0.4MPa的PE管,连接管件主要有直接、三通、堵头、弯头和旁通等。首先将主管按温室长度拉直,为不影响耕作,一般要求将主管铺设在温室靠近人行道一侧,有部分温室因人行道一侧有灌水渠影响,可将主管铺设在靠近种植区一侧,主管铺设要顺直平整,同时,为使靠主管相近的作物得到均匀灌水,主管顶面和垄面平齐;其次为使所打孔口在主管同一方向,打孔前将主管首尾拉紧用铁丝固定在木桩或温室砼立柱上,根据温室作物种植垄间距,在主管上按作物靠垄面一侧,距作物种植行6cm的位置打孔;最后将旁通插入孔内,系紧旁通带,安装旁通时注意检查止水胶圈。

    (三)滴灌带的配套及安装

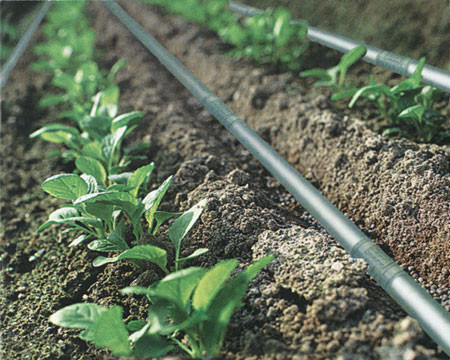

    目前我们选用的滴灌带为直径φ16×0.4MPa的PE管,滴头为内镶压力补偿式滴头。在额定水头工作条件下,每个滴头流量为1.38 L/h,滴头间距为30cm。滴灌带单根长度为垄长加20cm(一般为6.5—7.5m),滴灌带每垄按双管布设,布置应顺直,滴灌带距作物根部为6cm。同时,为防止因水压作用或温度变化引起滴灌带位置变动,在每根滴灌带上用3-5个铁丝卡固定。滴灌带与旁通连接时旁通管箍应接紧,以防滴灌带脱落或渗水。为防止滴头堵塞,铺设滴灌带时应将滴头向上。详见下图:

    (四)滴灌系统试运行及清洗

    整个滴灌系统安装结束后,为防止因安装不到位,造成渗漏水现象,应进行系统试运行检查,发现问题及时处理解决。在试运行的同时,为防止因安装不慎将泥土杂物携入管道系统,要进行系统的清洗。具体方法是:打开主管末端堵头,开启水泵抽取清水,将水输送至滴灌系统,待主管及滴灌带末端水清后,停止水泵,及时处理渗漏水部位,装配好主管堵头,并将滴灌带未端弯折封闭。

    (五)垄面铺膜

    作物定植结束后,应按园艺技术人员要求的时限内及时在垄面上平铺地膜,铺膜时不得将已固定的滴灌带位置随意移动。

    四、不同长度温室滴灌系统设备的配套安装

    (一)长度小于50m的温室。主管采用直径φ32的PE管,潜水泵选用流量1.5m3/小时,扬程为8-10m。具体配套详见下图:

    (二)长度在50-70m间的温室。主管采用φ40的PE管,潜水泵选用流量3m3/小时,扬程为8-10m。具体配套详见下图:

    (三)长度在70-90m间的温室。主管采用φ40或φ32的PE管,潜水泵选用流量3m3/小时,扬程为18m。由于温室过长,考虑首末端因水压不均,造成滴头流量不等,故采用主管将水输送至整个支管中间(即温室中部),然后由弯头和三通连接支管向两端分水的方式。具体配套详见下图:

    五、不同长度温室的滴灌设备数量配套标准(见下表)。

    不同长度温室的滴灌设备数量配套表(单座)

    设备名称及规格

    单位

    数量

    50m温室

    70m温室

    90m温室

    潜水泵

    QDX1.5-10

    -0.35/1

    QDX3-10

    -0.55/1

    QDX3-18

    -0.55/1

    15L施肥罐

    1

    1

    1

    1.5"过滤器

    1

    1

    1

    水表

    1

    1

    1

    φ40阳螺纹



    1

    1

    φ40阴螺纹



    1

    1

    φ40三通





    1

    φ32阳螺纹

    1





    φ32阴螺纹

    1





    φ40弯头





    1

    φ40堵头



    1

    2

    φ32堵头

    1





    φ40*25铁直接

    2





    φ25铁对丝

    1





    φ40主管

    m



    80

    100

    φ32主管

    m

    60





    旁通

    84

    115

    150

    1.38L/H滴灌带

    m

    580

    816

    1050
